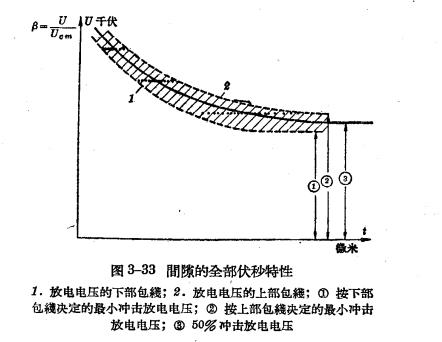

實際上，由于放電發展過程的統計特性，伏秒特性曲線具有一定的分散范圍，如圖3—33所示。在這范圍的上部及下部，可以引出包絡線。通常以平均接來代表伏秒特性曲線，它符合于zui可能的放電電壓。所謂50%zui小沖擊放電電壓系zui小放電電壓的平均值（又稱臨界沖擊放電電壓），即多次以該電壓加于間隙上，可引起50%次的放電情況。

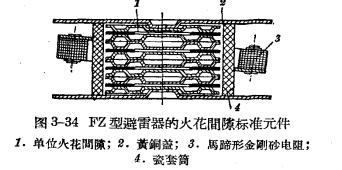

多間隙由于對地電容的影響，引起間隙上電壓的不均勻分布，降低了間隙的工頻放電電壓及其遮斷工頻續流的能力。因此FZ及FOD型避雷器在間隙上裝有非線性的并聯電阻，它可以降低間隙的沖擊系數。并聯電阻的平均伏安特性為u=CI^1／3，即其非線性指數a值在1/3左右。如a值太大，在工頻電壓下不能獲得均壓效果；但如a值過小，則并聯電阻在放電過程中將有嚴重的發熱現象。圖3—34表示FZ型避雷器中的單位火花間隙組，包括裝在瓷套中的4個單位間隙及2個串聯的馬蹄形電阻，該電阻被固定在瓷套的端蓋上與間隙并聯。

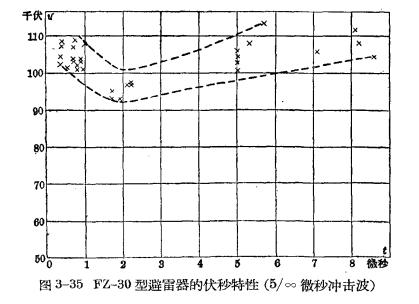

由于非線性并聯電阻特性的影響，FZ型避雷器具有u形的伏秒特性曲線，如圖3—36所示。其zui低點的預放電時間大致在0.6～2μs的范圍內。圖3—35內的曲線系采用5/∞μs沖擊波對FZ—30型避雷器進行試驗求得。

保護旋轉電機用的FCD型避雷器的火花間隙，除了有并聯電阻以外，與下部間隙還裝有并聯電容。

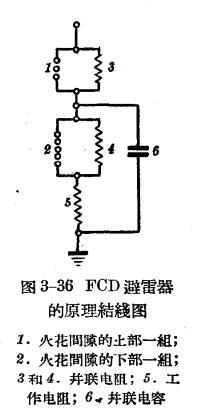

這種避雷器的原理結線圖如圖3—36所示。當沖擊波作用時，并聯電容器使得沿著間隙1和2的電壓分布非常不均勻；而在工頻電壓作用下，電壓分布主要由并聯電阻3和4來決定，因而其分布是均勻的。結果使火花間隙的沖擊系數比FZ型避雷器更為降低。
