防雷工作中的電磁波過程-變壓器線圈中的振蕩過程,由雷引起的進行波，從線路侵入到變電所，使變壓器線圈，受到沖擊過電壓。沖擊過電壓對變壓器線圈的作用與工頻電壓有很大的區別，并且與侵入波的波形、受侵入的相數、變壓器的結線、接地方式等都有密切關系。一個正確設計并且制造工藝良好的變壓器可以耐受相當高的沖擊過電壓。

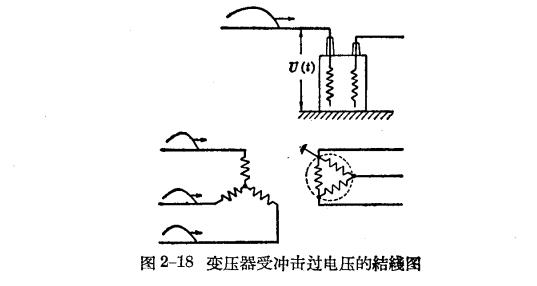

變壓器受到沖擊過電壓時，在線圈中產生了振蕩過程，其起始階段可以圖2—18中所示的簡單的單相結線圖來表示。當沖擊電壓突然加到線圈上時，在開始階段由于磁通不能立即改變，所以變壓器線圈中沒有電流通過。這時在變壓器的入口端積聚了電荷q_BX=U₀C_BX，此處C_BX即變壓器的入口電容。由于電荷q_BX的電場作用，使變壓器線圈各部分都帶有不同的電壓。

取△C代表某一段線圈對地的電容，而△K代表相鄰兩段線圈之間的電容，則全部n段線圈可以用一個電容的梯形網絡來代表，其中有n個△C并聯及同數的△K串聯。線圈總的對地電容為C=n△C。而縱向電容。如果以C₀及K₀分別代表單位長度線圈上的對地及線圈間電容，則C=，而K₀=Kl，此處l等于線圈的全長。

如果取直角波頭的侵入波，如圖2—19所示，電容網絡上的電壓分布可以下式來表示

系數 它們代表了線圈上zui初電壓分布的陡度。al數字愈大，則zui初電壓分布愈不均勻，而電壓的主要部分只加在起首幾圈上。u_H(X)曲線稱為電壓的初始分布曲線。（未完待續）
