一、為何要進行浪涌保護器的協調配合

1、國標50343-2012中5.4.3.10：入戶處第一級電源浪涌保護器與被保護設備間的線路長度大于LPO（振蕩保護距離）或 Lpi（感應保護距離）值時，應在配電線路的分配電箱處或在被保護設備處增設浪涌保護器。當分配電箱處電源浪涌保護器與被保護設備間的線路長度大于LPO（振蕩保護距離）或Lpi（感應保護距離）值時，應在被保護設備處增設浪涌保護器。在一條線路上設置多級浪涌保護器時應考慮他們之間的能量協調配合。

2、國標18802.12中6.2.6.1：某些應用場合需要兩個（或更多）SPD以便使被保護設備的電應力減到一個可接受的值（較低的電壓保護水平），并且減低該建筑物內的瞬態電流。依據兩個SPD的能量耐受值，為了獲得可接受的電應力分配，有必要進行配合。

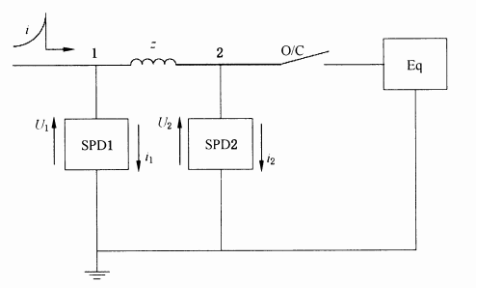

SPD典型應用電路圖

說明:

Eq —正常工作時的被保護設備；

0/C —開路（設備從供電系統斷開）；

i —侵入電涌。

二、浪涌保護器的協調配合

1、如果兩個SPD之間的距離相對于電涌持續時間很短，那么電感的影響可忽略，則SPD2 可能承較多的電應力。選擇合適的 SPD應考慮兩個SPD之間的阻抗，把上圖中的i2值降低到可接受的水平，以達到良好的配合當然，這個工作也能把第2個SPD的殘壓降低到期望的值。

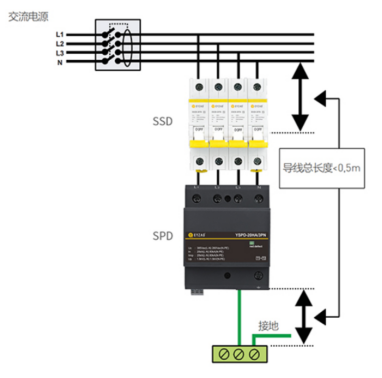

2、國標50343-2012中5.4.3.8：電源線路浪涌保護器在各個位置安裝時，浪涌保護器的連接導線應短直，其總長度不宜大于0.5m。有效保護水平Up/f應小于設備耐沖擊電壓額定值Uw。

3、國標50343-2012中5.4.3.6：當電壓開關型浪涌保護器至限壓型浪涌保護器之間的線路長度小于10m、限壓型浪涌保護器之間的線路長度小于5m時，在兩級浪涌保護器之間應加裝退耦裝置。當浪涌保護器具有能量自動配合功能時，浪涌保護器之間的線路長度不受限制。

-END-
