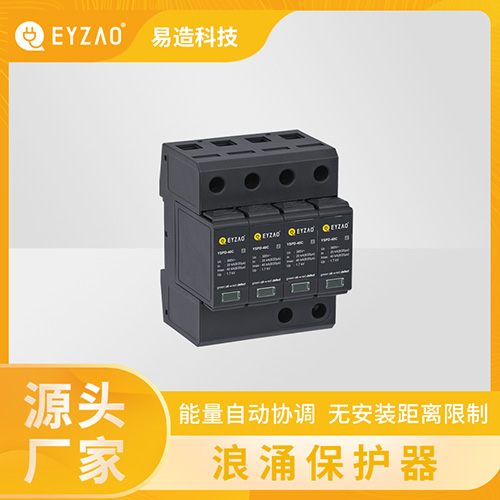

在防雷工程中，電源浪涌保護器安裝有多種組合結構，如單級并聯、多級并聯和多級串聯等方式。易造今天重點為您詳細介紹電源浪涌保護器的組合結構的具體情況。

一、單級并聯浪涌保護器

電源浪涌保護器的組合結構，zui簡單的電源浪涌保護器結構是多個防雷模塊與主回路并聯的單級并聯式浪涌保護器，也是zui通用、安裝zui便捷的一種浪涌保護器。但一個浪涌保護器中除了有多個防雷模塊外，實際上還有一些輔助電路存在，如電源電壓顯示裝置、雷電計數顯示裝置、模塊失效告警顯示裝置、模塊失效節點輸出裝置、模塊有效程度顯示裝置等。實際上無論何種浪涌保護器，都可能包含這些輔助電路。

二、多級并聯浪涌保護器

通過在電源線路上多個位置安裝浪涌保護器來實現防雷目的是防雷工程的基本要求。但在一些空間緊張的地方，要在多個位置安裝浪涌保護器很困難，因此，有一種能同時完成第1級、第二級浪涌保護器職能的（B+C）多級并聯浪涌保護器產品，例如，壓敏電阻與間隙并聯組合模塊組成的浪涌保護器。

三、多級串聯浪涌保護器

多級串聯浪涌保護器集中了多種防雷電路和濾波或退耦電路，這種浪涌保護器可以將前面入侵的強雷電脈沖鉗位、抑制后，變成幅值很低的雷電脈沖向后面負載輸出，起到比單級并聯浪涌保護器好的保護效果。

1.含有LC濾波電路的多級串聯浪涌保護器

電源浪涌保護器的組合結構，由于主回路中串聯電感對工頻電流、工頻電壓有一定阻礙作用，因此要根據50Hz電源電壓在浪涌保護器中衰減大小限值及電源電流在電感上的發熱程度確定濾波電路電感和電容參數，或者說根據串聯式浪涌保護器對電源電壓電流的限制來選擇合適的浪涌保護器。串聯式浪涌保護器比較適合用在電流小、對防雷要求高的場所。

2.含退耦電感模塊的多級串聯浪涌保護器

為了讓電源浪涌保護器能適用多種環境，浪涌保護器可以根據環境需要選擇增加或拆除退耦電感模塊的浪涌保護器。當多級防雷的安裝距離小于5米，無法滿足兩級浪涌保護器退耦距離時，可通過增加電感來退耦。

3.含隔離變壓器的多級串聯浪涌保護器

許多設備的防雷，由于布線條件限制，不能采用多級浪涌保護器實現防雷保護。如果有天饋線進入室內，一種方法就是采用含隔離變壓器的串聯浪涌保護器。

-End-
