低壓系統中的多級浪涌保護-點擊了解詳情--易造防雷
文章出處:常見問題 網責任編輯: 易造防雷-小易 閱讀量: 發表時間:2022-03-21
低壓系統中的多級浪涌保護,根據IEC 61643 產品標準,按照浪涌保護裝置的應用場景不同,可以分為低壓系統、信號網絡以及光伏裝置等不同種類。不同的應用領域使用條件也不同,相應地,防雷解決方案或步驟可能會有很大差異,因此值得我們詳細地研究這些應用方法。
根據防雷分區概念,所有跨區域的線路需要提供協調的浪涌保護設備,
低壓系統中的多級浪涌保護,根據防雷區域過渡,需要不同的類型(參見表 1)。電涌保護設備的產品標準 IEC 61643-11 [6] 中定義了對各種 SPD 類型的要求,多級保護概念可由此衍生、

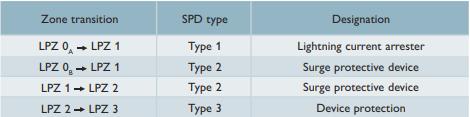

表1:防雷區過渡及對應的SPD類型
低壓系統中的多級浪涌保護,多級功能限制了區域之間的防雷級別,預期的浪涌電壓或浪涌電流的幅度和比能量逐漸減小,各個 SPD 須限制浪涌電壓的電壓值也會降低。 這是通過相應的低電壓保護水平來實現的:它們的上限基于附近要保護的設備的電壓耐受值。
低壓系統中的多級浪涌保護,根據防雷分區概念,1 類浪涌保護設備必須滿足浪涌電壓或浪涌電流的振幅和比能量方面的最高要求,因為它們應該保護免受直接雷擊。在主配電的典型安裝環境中,對短路耐受能力的要求往往非常高,為了能夠滿足這些要求,需要強大的技術,例如火花間隙技術。
低壓系統中的多級浪涌保護,2類電涌保護裝置通常安裝在子配電或機器控制柜中。這些 SPD 必須能夠釋放間接雷擊或開關操作引起的感應浪涌電壓,但不能處理直接雷擊。因此,能量輸入顯著減少。在任何情況下,由開關操作引起的感應浪涌電壓通常是非常動態的。在這里,具有快速響應行為的放電技術經得起考驗,例如壓敏電阻技術。
低壓系統中的多級浪涌保護,3類電涌保護器一般安裝在被保護終端設備的正前方。由于安裝環境不同,3 類 SPD 的設計范圍非常廣泛。例如:除了標準的 DIN 導軌安裝外,還有用于安裝在插座中或直接安裝在終端設備 PCB 上的設備。
低壓系統中的多級浪涌保護,防雷分區概念為跨區域的所有線路提供協調的浪涌保護設備,它們對所有相應的(供電)線路進行電涌保護。

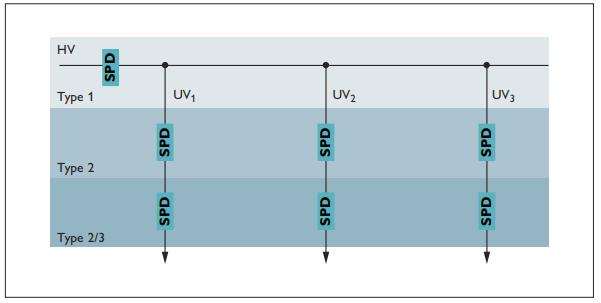

圖 3:具有一系列連續 SPD 類型的多級保護概念
低壓系統中的多級浪涌保護,更多詳情請咨詢133-7250-9119
