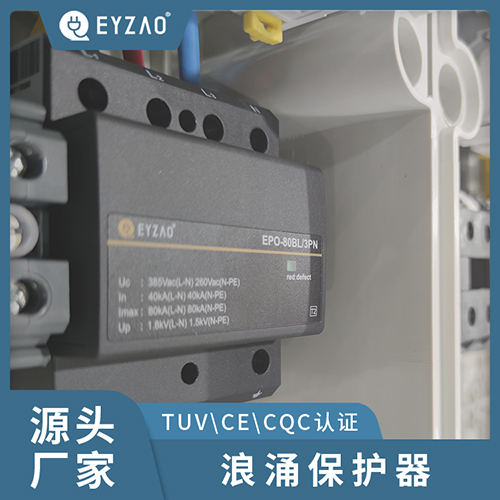

電源線路是雷電流侵害的主要途徑，除了安裝適配的浪涌保護器外，還需要為配備后備保護裝置，共同保護用電線路和設備的安全。今天，易造分享電源線路防雷的“SPD+SCB”保護模式。

一是，安裝SCB的必要性

電源線路防雷的“SPD+SCB”保護模式，SCB是SPD前串聯的外置脫離器，也稱為后備保護器。當SPD出現劣化現象，可能會進入短路失效狀態。傳統的SPD后備保護裝置多為微型斷路器和熔斷器，無法全面滿足對SPD的保護要求，原因如下：

1. 斷路器作為備份保護裝置，在電涌的沖擊下，電涌耐受性低，容易誤動。微型斷路器的斷路能力明顯不足，塑料外殼斷路器和保險絲無法及時反應。為了獲得更高的電涌耐受性，選擇的額定電流值相對較大，導致短路電流無法及時斷開。

2.相同規格的熔斷器比斷路器的耐受能力更低，也存在選取額定電流會比較大的問題。（IEC61643-12中的數據證實了這一問題的存在）

3.若沒有全面且強大的保護裝置，可能引發燃爆，造成跳閘或其它更大范圍的損失。

因此，SPD需要選配專用的后備保護器來進行短路狀態下的防護。

二是，SCB須具備的能力

SCB與SPD串聯，SPD故障時保護SPD脫離低故障電流、過流和短路電流。其電涌耐受能力應與受保護SPD的通流容量相匹配；其過流和短路斷開能力應與上游OCPD相匹配；其zui小動作電流下的保護特性應與SPD分離器相匹配。

1.大電涌耐受能力

應有足夠高的電涌耐受能力，與SPD的標稱放電電流In或者沖擊放電電流Iimp相配合。

2.低限制電壓

限制電壓應盡可能低，滿足被保護設備絕緣耐沖擊電壓的要求

3.低動作電流

應具有低動作電流，能和內部脫離器形成針對SPD全電流范圍的連續保護特性。

4.與上游過電流保護裝置（OCPD）的時間-電流特性相配合

當SPD短路失效時，SCB應比OCPD先動作，以保證電力供應的連續性。
