避雷器的最大容許電壓，由系統的運行要求來確定。在某些系就內，可環利用系統參數的有利條件，組合最大容許電壓較低的避雷器，以便進一步提高保護的可靠性。這種非標準組合的避雷器，對于絕緣弱的變電所或旋轉電機的保護，具有重要的意義。

在組合避雷器時，應遵守下列原則:

1．所有元件的最大容許電壓之和，應不小于按裝處最大可能發生的工頻電壓。無電阻盤的元件，不計最大容許電壓。

2．避雷器的工頻擊穿電壓（可視為各組合元件火花間隙工頻擊穿電壓的總和）應不小于其最大容許電壓的1.8倍，以保證避雷器間隙的可靠遮斷續流；同時也不應小于系統的內過電壓水平，以防止在內過電壓下發生誤動作。

3．避雷器的殘壓，等于其相應電流下各電阻元件殘壓的總和。

4．避雷器的沖擊放電電壓，可根據相鄰電壓極避雷器的沖擊放電電壓，用補插法依火花間隙個數確定。

在組合避雷器時，應盡量選用沖擊保護比（避雷器殘壓與最大容許電壓幅值之比）較低的元件。為了要組成較低的沖擊殘壓，但有足夠的工頻擊穿電壓（防止內過電壓時動作）的避雷器，可采用僅有火花間隙或減少電阻盤的元件。

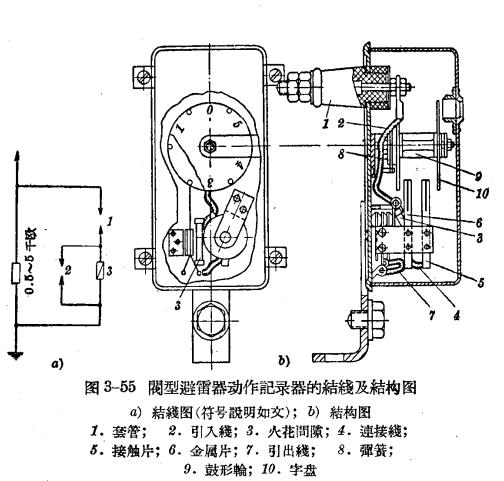

發電廠和變電所的閥型避雷器，應按裝動作記錄器及磁剛棒。我國生產的避雷器用的FJ型動作計錄器的電氣接線圖如圖3—55a所示。當沖擊電流通過電阻R時，R上的電壓引起能錄器火花間隙1擊穿，此后沖擊電流及續流流過熔絲而使之熔化。記錄器共有5個熔絲，當一個熔絲熔斷時，記錄器的字盤即轉動一個數字，并將下一個熔絲轉到工作處。熔絲采用3、5cm長、0.1mm直經的鎳鉻合金絲制成。

當熔絲熔斷時，記錄器的絕緣由火花間隙2保護之。間隙1的放電電壓為1.5～1.8kv，間隙2的放電電壓為2～3Kv，R采用0.5～5KΩ的陶質電阻。這種記錄器的密封要求很高，如果密封破壞而內部受潮，將引起熔絲及轉盤彈簧銹爛，可能使轉盤卡住而拒絕動作或彈簧斷裂而發生誤動作。此外避雷器多次動作后，需要將記錄器換上備用熔絲。根據運行試驗，這種記錄器的質量和結構是不夠滿意的。除了上述記錄器以外，還有瑞典ASEA型、瑞士BBC公司SBF型和AEG型等記錄器，這些記錄器的結構各具特點，這里不詳細介紹了。
