SCB后備保護器是一種用以低壓配電系統的電涌保護器的外部脫離設備，可以耐受電涌保護器所在處的電涌電流，并可以斷開因?yàn)殡娏ο到y(tǒng)故障而造成的工頻過電流的設備，且具備工頻小電流脫扣的特性。

目前絕大多數電涌保護器的外部脫離設備用的是熔斷器和斷路器，但是這兩個器件和浪涌保護器配合，會出現兩個比較嚴重后果：① 雷電流誤脫扣；② SPD著火時不脫扣。

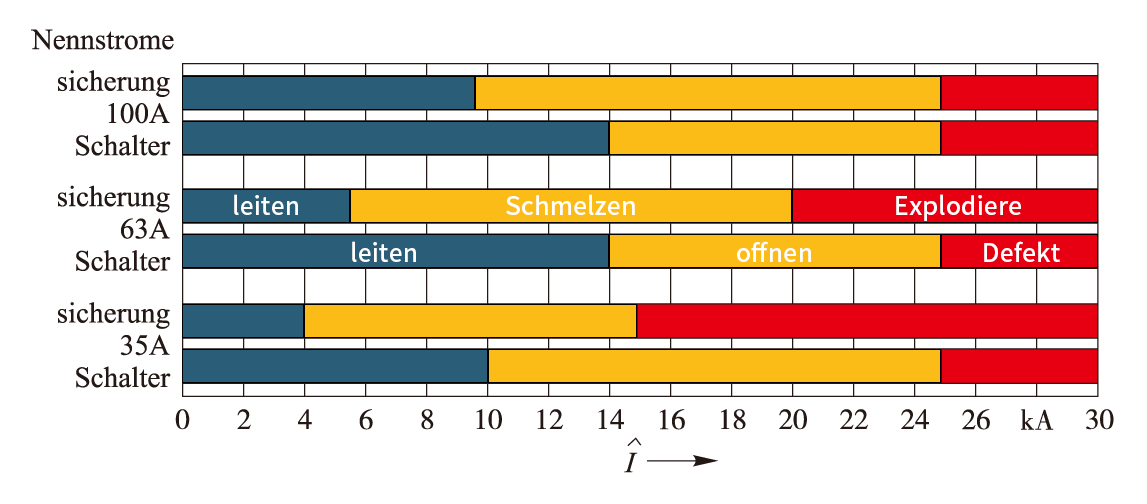

一九九七年德國ETZ企業對合乎CE規范要求的35安、63安、100安熔斷器和斷路器做了雷擊沖擊實驗：圖上藍色區域是可以耐受的沖擊性電流，黃色是不確定性，紅色是誤斷區域。

如下圖所示，當沖擊性電流為20KA時，無論是熔斷器還是斷路器，都有可能斷開，使機器設備喪失保護。

標準和行業要求中SPD可以耐受的工頻電流

YD/T1235.1-2002 6.4.7熱穩定性試驗電流如下， SPD脫扣安全電流為5安，超出5安之上的工頻電流由外部脫離設備SCB完成脫離電路任務。

熔斷器和斷路器保護性能分析

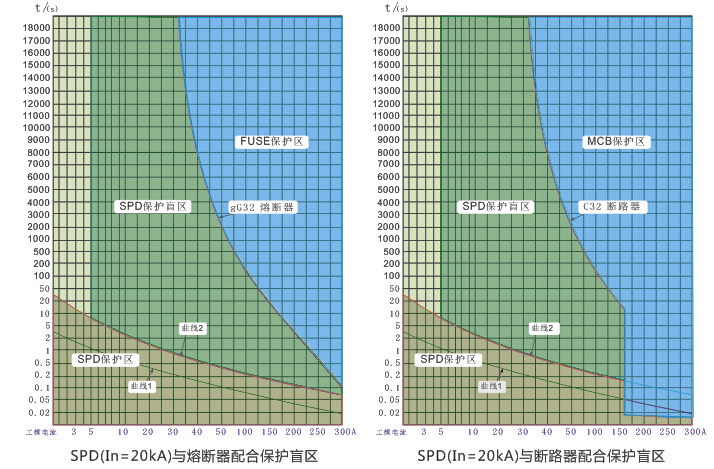

斷路器和熔斷器動作電流必須低于5安，才能做到5安以上工頻電流保護動作。下面的圖是32A熔斷器和CA32斷路器的保護動作曲線圖，這里就能夠看出為什么行業內始終不能確定熔斷器和斷路器與SPD相互配合的具體參數的緣因。

SCB后備保護器的解決方法

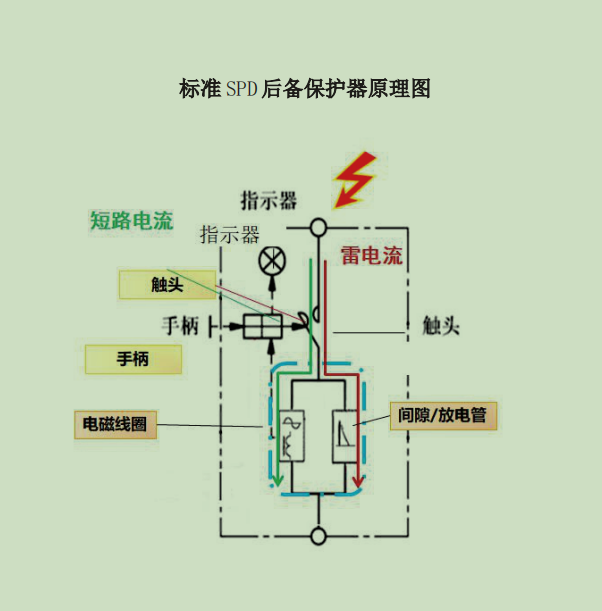

SCB后備保護器，其電路原理圖如下：

當工頻電流經過SCB后備保護器主回路時，SCB可以在0.1S內快速的斷開工頻電流，避免 SPD著火；當雷電流經過主回路時，SCB不會動作，讓雷電流泄放入地面，確保了機器設備安全運行。

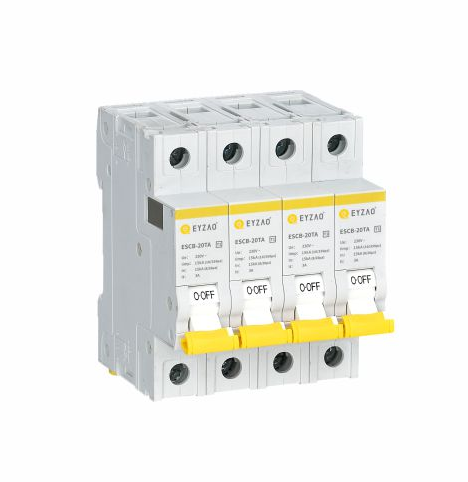

SCB后備保護器的動作特性完全能達到SPD的工作標準，可以與SPD進行配合，杭州易造生產制造的SCB后備保護器能耐受雷電流沖擊不脫扣，3A小電流速斷。被廣泛的應用到城市地鐵，化工，建筑電氣等行業領域的低壓配電系統中，長期有效的正常運行證明，SCB后備保護器徹底消除了SPD著火和防雷有效的難題。
