2. 旋轉電弧型磁吹避雷器

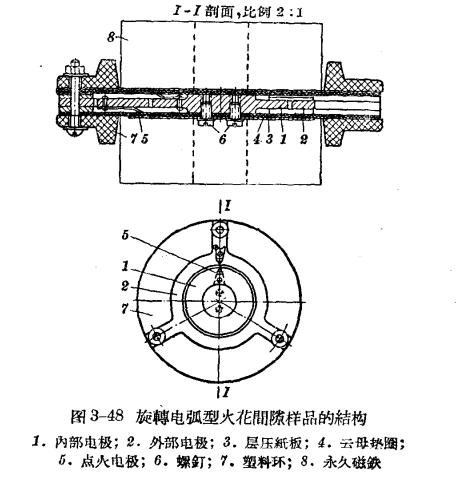

（1）軸向磁場視向電流的磁吹避雷器：它的火花間隙結構如圖3一48，續流電弧在兩個環狀電極的間隙通過，磁場由電磁線圈或磁鐵產生，使電弧沿環狀間隙的切線方向不斷旋轉；由于旋轉速度

較大，因而對弧道具有強烈的冷卻作用，維持了冷陰極的短弧效應。試驗證明，這種間隙在Kr=1.6～1.8時可切斷數百至1KA的續流，并且在續流通過后電極上并未留有任何燒傷痕跡。

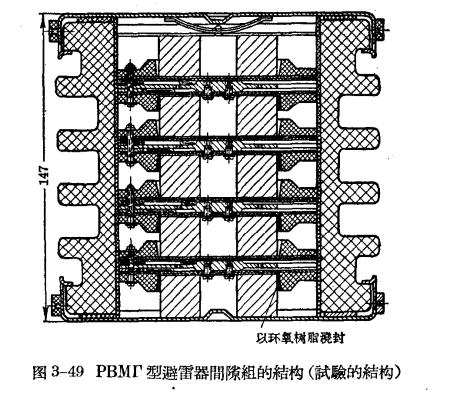

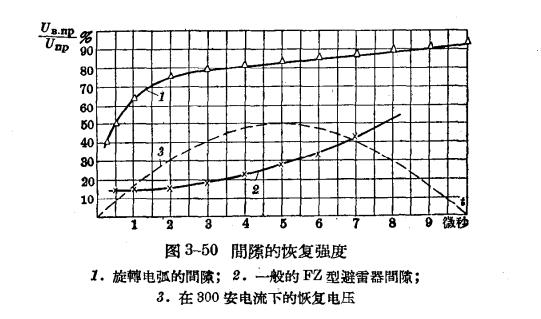

該型避雷器磁吹間隙的結構型式如圖3一49所示。根據試驗，紫酮電極對電弧的能動性大于黃銅電極，特別是當受到大的沖擊電流時更顯著。旋轉電弧型間隙的優點是它的絕緣強度能夠很快地恢復。圖3一50表示這種間隙的絕緣恢復強度的曲線，間隙的工頻擊穿電壓Un=5KV，試驗時通過10/20μs10KA沖擊電流及300A工頻續流，相應的熄弧此Kr=2。從圖中可以明顯地看出，這種間隙可以使Kr進一步降低。旋轉電弧型避雷器的結構已應用到220、330及500KV避雷器的高度分別為3.3、6及6.7米。

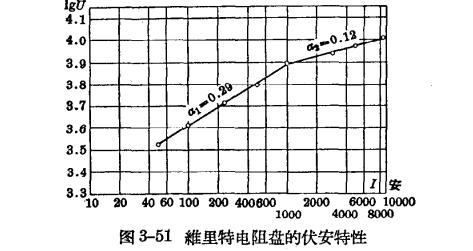

避雷器的制造上（稱為PBMr型避雷器），間隙均裝有金剛砂的并聯電阻，為了提高避雷器的通流能力，采用直經為150mm、高為50mm的維里特電阻盤。它的伏安特性如圖3一51。當波持續時間μs及作用次數。n=20時，它的相應破壞電流超過1000A；當持續時間μs時，它的通流容量為400A，這大致相當于110～220KV避雷器在內過電壓下動作時的最大可能電流和持續時間。對于330～500KV級的PBMT型避雷器，由于它的閥片的通流能力不能勝任內過電壓，需另外采用由“臺爾維特”閥片制成的避雷器。（未完待續）

-End-
