在安裝電涌保護器時,需要注意電涌保護器的接線要求,安裝不合理或接線不合理會使浪涌保護功能大減,甚至功能失效,嚴重情況會導致火災,造成經濟損失或人員傷亡。那么,電涌保護器怎么接?從以下幾個方面來操作。
1.導線截面積選擇:

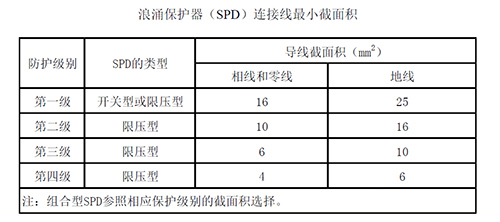

電涌保護器怎么接,為了實現好的過壓保護,SPD的連接導線應盡可能短。長的連接導線將使SPD的保護能力降低。傳送至設備的殘壓是SPD的殘壓和沿導線感應電壓降之和,這兩個電壓可能并不在同一時刻到達峰值,但出于實用目的,可以簡單地相加;在安裝電涌保護器時,SPD上下兩端的導線截面積必須按照GB 50343《建筑物電子信息系統防雷技術規范》表 6.5.1 的規定:
2.導線長度大小:

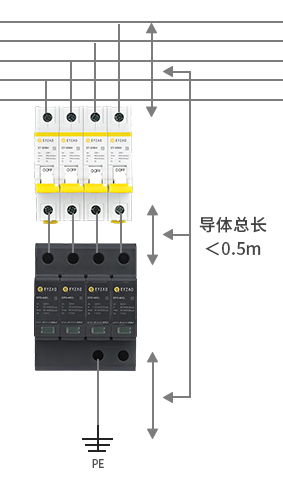

電涌保護器怎么接,在根據GB 50343《建筑物電子信息系統防雷技術規范》5.4.3.8規定:電源線路電涌保護器在各個位置安裝時,電涌保護器連接導線應短直,其總長度不宜大于0.5m。
3.導線接法方式:

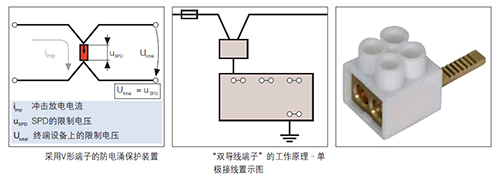

電涌保護器怎么接,針對被保護設備而言,至關重要的是實際加載在被保護設備上的沖擊電壓水平。使保護實際效果是設備的耐沖擊電壓和浪涌保護的電壓保護水平(UP)相符合。因而,提議應用電涌保護器的串聯式(V型凱文接法)接線。串聯式接線并不一定所有系統都能夠應用。當系統額定工作電流很高時,串聯式接線方法將不可以應用。凱文接法的具體接線圖如下所示:
當無法做到凱文連接時,可引入線與引出線分開走線,或在附近安裝局部等電位端子排就近接線,以避免導線上的電壓降太高而損壞設備。
電涌保護器怎么接要按照標準來安裝接線,以保障電涌保護器正常運行在線路上保護電子設備。電涌保護器怎么接,易造科技會提供免費技術指導培訓,同時24h在線服務。
