三相電源防雷器在行業里通常有兩種叫法：3PN和4P，防雷器廠家生產的三相防雷器3PN和4P的區別呢？小編前段時間去設計院交流時，也被問到了這個問題，設計師在畫圖時用3PN還是用4P存在很多疑問。為了解決大家對三相電源防雷器3PN和4P的疑惑，今天小編從以下3方面來給大家介紹它們之間的區別。

三相防雷器3PN和4P的區別？UP/F是指防雷器接地導線各部分電壓保護水平之和。GB503435 5.4.4中要求：浪涌保護器設置級數應綜合考慮保護距離、浪涌保護器連接導線長度、被保護設備耐沖擊電壓額定值UW等因素。各級電涌保護器應能承受在安裝點上預計的放電電流，其有效保護水平UP/F應小于被保護設備的UW（絕緣耐沖擊電壓額定值）。

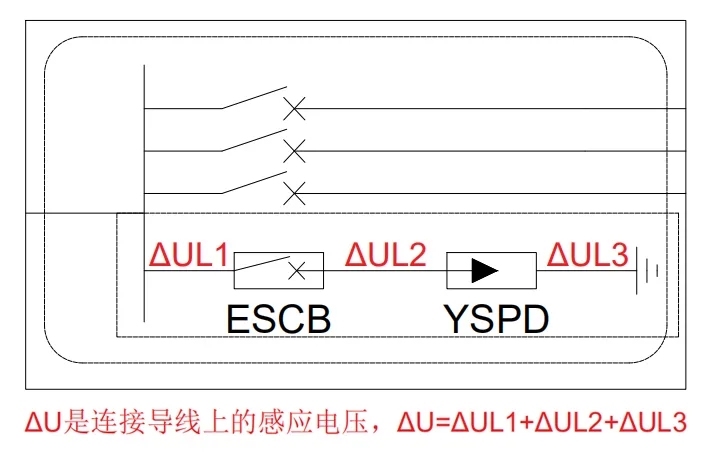

如上圖所示：當SPD被安裝在線路上時，UP/F=ΔU（導線感應電壓）+UP(浪涌)+UP(后備）。

三相防雷器3PN和4P的區別？為什么國標要強調UP/F＜UW呢？原因是只有當UP/F＜UW（被保護設備絕緣耐沖擊電壓額定值）時，才能確保設備不被雷電流損壞，防雷器真正起到了保護作用 。

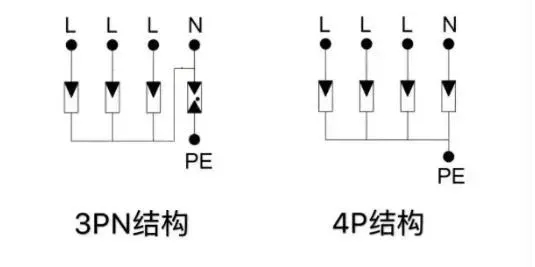

三相防雷器3PN和4P的區別？如上圖所示，3PN防雷器有四條支路：3條L線到PE線和1條N線到PE線。根據三相電路的等效電源原理，3PN防雷器的總UP/f=√3*[單線UP+ΔU+UP(單相后備）]+N線UP+（N線后備）UP+ΔU。

4P防雷器相當于4個壓敏電阻浪涌保護器并聯，其中每條支路上UP/f=UP（SPD）+UP（SSD）+ΔU。

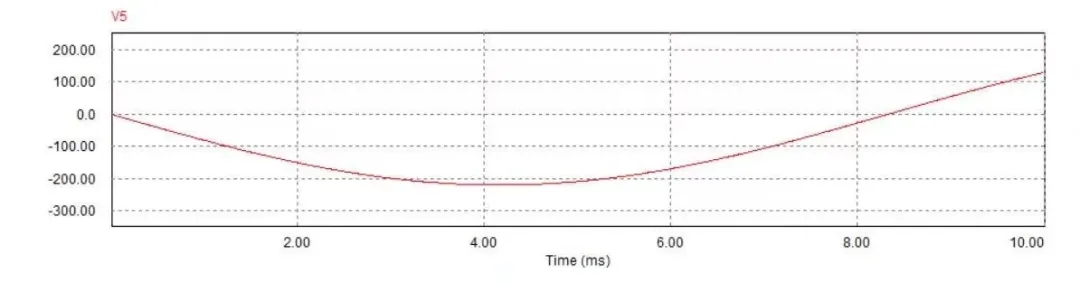

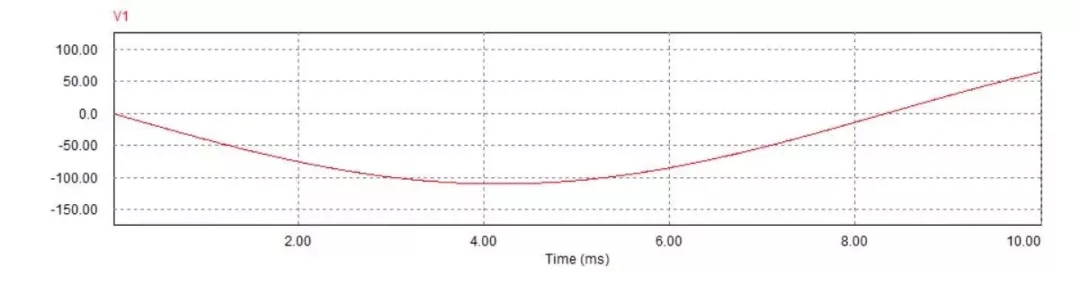

以上是小編用仿真軟件計算出來的3PN和4P電源防雷器的總UP/f值，結果顯示3PN浪涌保護器比4P浪涌保護器的UP/f要大。

三相防雷器3PN和4P的區別？目前國內防雷器廠家在生產SPD時，由于技術水平、生產工藝的不同，其生產的三相電源防雷器3PN或4P的UP值有很大差異，3PN防雷器的UP值比4P防雷器的要低很多，在此，小編要強調的是：不能單以UP/f的大小來作為評判三相電源防雷器3PN和4P好壞的依據。

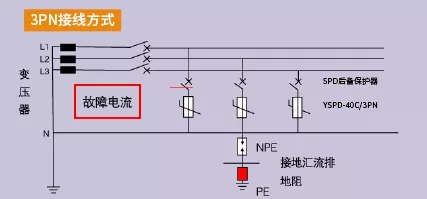

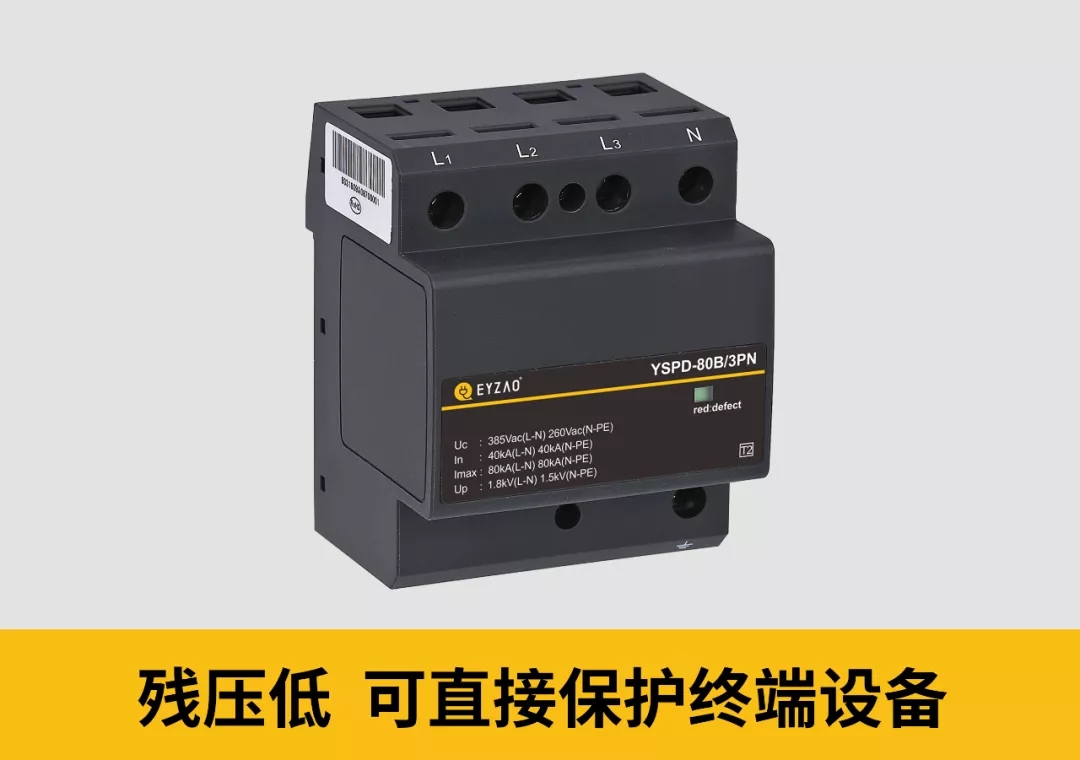

三相防雷器3PN和4P的區別？以上是三相電源防雷器3PN的接線圖，作為全模保護的3PN防雷器，可以同時防護相線對地（PE線），相線對中性線（N線），中性線（N線）對地（PE線）3處的過電壓，其保護性能完善而全面。在相對惡劣的供電環境下，電路設計應首先考慮3PN結構的三相浪涌保護器，于設備而言保護更周全。

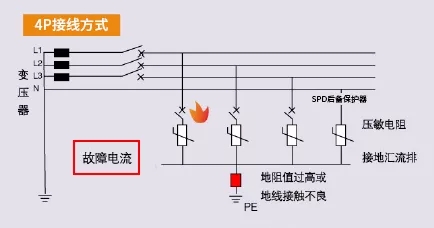

三相防雷器3PN和4P的區別？上圖是三相電源防雷器4P的接線圖，SPD直接連接在相線與地線之間，其回路阻抗主要是接地電阻，不同的地方接地電阻值往往有很大的差異。當電網發生故障時，形成的故障電壓長期高于電源防雷器的最大持續工作電壓Uc,導致浪涌保護器損壞產生回路故障電流。在接地電阻值過高或地線接觸不良的情況下，流經浪涌保護器的短路電流很小，不足以使前端過電壓保護裝置斷開，最后可造成防雷器損壞甚至起火。

三相防雷器3PN和4P的區別？3PN電源防雷器在電網發生故障時，即使在接地電阻值過高或地線接觸不良的情況下，SPD接在相線與零線之間，回路阻抗主要來自變壓器和供電電纜，阻抗低，故障電流很大，可使前端過電壓保護裝置迅速斷開，從而防止SPD遭到損壞起火，所以3PN防雷器相對4P防雷器而言使用壽命更長。

通過以上的介紹，您對三相電源防雷器3PN和4P的區別是否更清晰了呢？小編另外教您一個簡單的方法，只需記住以下口訣即可：單相 TT 和TN 系統采用1PN 電源防雷器；三相 TT 和 TN 系統選用3PN 浪涌保護器；IT 系統選用3P電源防雷器。

三相防雷器3PN和4P的區別？如此選擇的原因是：3PN的SPD在電路中實現的是全模保護，相比較4P的共模保護，3PN結構本身處于隔離關斷狀態，不會造成設備對地電壓升高，因此3PN比4P結構的三相電源防雷器更實用更安全。
