接地側連接導線的設計：對于這個看上去難以實現的要求可以通過圖8.1.6.8a和b所示的圖例得到解釋。這些圖例解釋了根據IEC60364-4-41和IEC60364-5-54規定的用于低壓用電設備的主等電位聯結(今后稱:保護等電位連接)。圖中所示，通過改變1級電涌保護器連接線的布線方式將等電位連接排等效延長成為防雷等電位連接帶。

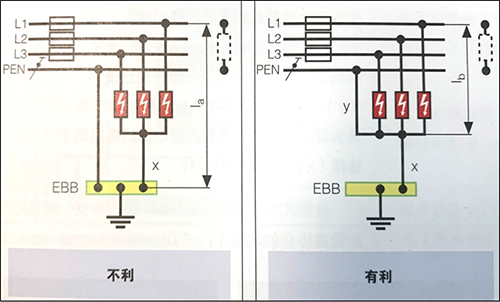

圖8.1.6.8a從“用電設備的角度”來看，不利的導線布線     圖8.1.6.8b從“用電設備的角度”來看，有利的導線布線

在圖8.1.6.8a中所示，分別采取了兩種措施。其中，PEN線直接連接                到等電位連接排中，電涌保護器的接地是通過單獨的等電位裝置實現。

這樣，電涌保護器有效的電纜長度(la)是從電涌保護器的安裝位置(例如，在進線盒、主配電柜)至等電位連接排之間的距離。這種連接方式只能在極少情況下對設備起到有效的保護作用。當然，也可以按圖8.1.6.8b所示來布線，以減少電涌保護器的有效電纜長度(l_b<0.5 m)。這是通過使用“旁路”導線(y)，從電涌保護器的接地側的輸出端連至PEN線來實現。從電涌保護器的接地側的輸出端至等電位連接排(x)的連接保持原樣。

這樣，在安裝了y旁路線時，入線箱或主配電柜和等電位連接帶之間的距離便可以忽略。這個解決方案主要涉及如何設計電涌保護器接地側的連接導線的問題。
