雷雨的形成及雷電的特性-雷電的參數,在本節中所講的雷電參數，主要是為了在今后幾章中進行電氣設備防雷計算中所要用到的，其他與防雷關系不大的參數就不包括在內。閃電現象通常使人聯想到的是高電壓而不是大電流。雷云在放電時的電壓確是很高的，然而這個電壓一方面很難測量；另一方面，即使知道了對我們也沒有很大用處。事實上，不可能將電氣設備的絕緣強度同這個電壓相比，因為并不是這個電壓的全部都加在電氣設備的絕緣上。對我們很有用而又有可能測量的參數卻是雷電的電流，及這個電流的變化速度。因為有了電流及電流的變化速度（即坡度），我們仍就可能估計出防雷設備的保護作用，以及對電氣設備絕緣的過電壓是否可能達到危險的程度。

為了測量閃電的電流，可以使用“磁鋼棒”（磁鋼記錄器）的裝置。磁鋼棒是由具有強剩磁特性的材料制成的小棒，把它裝在雷電流可能通過的地方，例如避雷器的接地引下線或避雷針等處。在雷雨后，將磁鋼棒取下并測量其磁性，就可以得出使它磁化的雷電流大小及極性。磁鋼棒的成本很低，因此可以大量裝設是雷電觀測的一種主要工具。有關磁鋼棒及其他雷電觀測裝置詳1—9節。

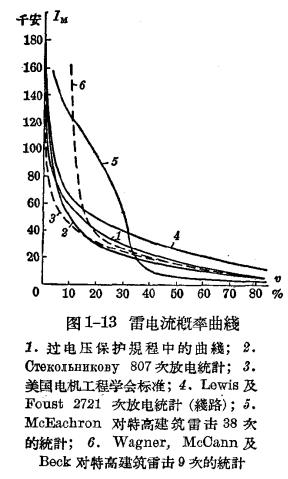

可以想象到，用上述方法測量出來的大量雷電流只是很多雜亂的原始資料，如果不經過整理，是不可能在設計中使用的。不同的研究者在不同地區，根據自己所收集到的資料，進行了整理分析，得出了自己的設計曲線，其中典型的如圖1—13所示。在這張圖中也畫出了我國“過電壓保護規程”中的曲線以資比較。圖中橫坐標上的百分數是表示雷電流幅值超過縱坐標上所示數值的概率。在圖1—14中將上述“過電壓保護規程”中的曲線單獨畫出，并將大電流的部分加以放大示于右上角。這樣一個統計曲線對統計者來說是很有用的。例如某處電氣設備絕緣及防雷措施只能保證在40KA以下不發生閃絡，那么從圖1—14的曲線找到對著40KA的一點，查到它的橫坐標是22%，就是說每百次雷擊中將有22次發生閃絡。

在圖1—13中曲線2、3及4都是根據平原地區對不太高的良好接地體（如避雷針或有接地引下線的電桿）的雷擊而繪制的。可以看出，雖然三根曲線來源不同，卻都很接近，與規程的曲線（曲線1）也很接近。同圖的曲線5及6是根據雷擊特高建筑物（數百米高）的資料繪制的，它們與其他曲線有顯著的差別。
