目前市場上存在兩種SCB后備保護器內部結構，分別是旁路脫扣結構和主回路脫扣結構，兩種結構帶來的保護結果截然不同，接下來小編帶大家來分析一下兩種結構的區別。

1

旁路脫扣的SCB后備保護器

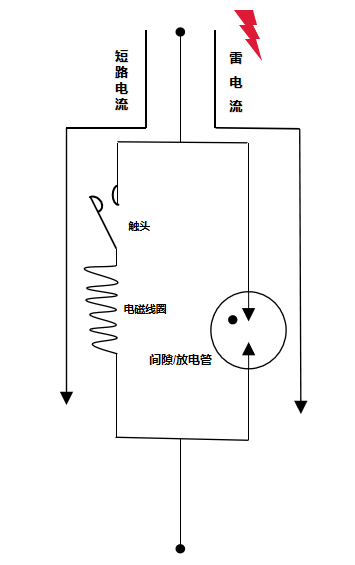

圖1：旁路脫扣結構原理圖

SCB后備保護器內部結構，旁路脫扣結構SCB，工頻電流經過觸頭，雷電流不經過觸頭，它們是兩個通道。如果SPD發生了劣化，當浪涌過來時，氣放管的通路始終都在，浪涌電流直接沖向劣化的SPD ，直接就發生短路了。旁路脫扣結構無法對一定程度的TOV進行防護，并且很有可能在TOV產生時燒毀SPD。

SCB后備保護器內部結構，旁路脫扣結構SCB的觸頭采用普通的斷路器觸頭，分?jǐn)?A的短路電流沒有問題，但是當短路電流增大到6KA 以上時，觸頭無法分?jǐn)啵瑫苯訉?dǎo)致 SPD 起火。這種方案的優勢是便宜，省成本，但是實際使用時存在很大的起火風險。

2

主回路脫扣的SCB后備保護器

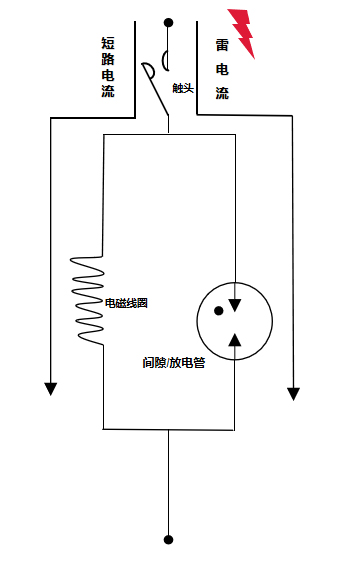

圖2：主回路脫扣結構原理圖

SCB后備保護器內部結構，主回路脫扣結構的SCB后備保護器，雷電流和工頻電流都先經過同一個觸頭，然后再分開不同的通道。對觸頭的要求極高，需采用鎢銅合金材料，才能承受雷電流和高短路電流的沖擊。

當SPD發生劣化，主回路脫扣結構的SCB后備保護器可在0.1S內迅速切斷工頻電流，保護浪涌不起火；當雷電流通過主回路時，SCB不脫扣，讓雷電流順利泄放到大地，保證了設備防雷的持續有效。

GB 51348 11.9.11要求：電涌保護器安裝線路上應設置過電流保護器件，該過電流保護器件應具備如下能力:

1.分?jǐn)郤PD安裝線路的預期短路電流；

2.耐受通過SPD的電涌電流不斷開；

3.分?jǐn)郤PD內置熱保護所不能斷開的工頻電流。旁路脫扣結構的SCB后備保護器不能滿足以上保護要求。

SCB后備保護器內部結構的不同，對浪涌保護器的保護效果也截然不同，旁路脫扣結構的SCB存在安全隱患，在選擇SCB的時候一定要了解清楚產品的內部結構，必須選擇主回路脫扣結構的SCB！

SCB后備保護器內部結構，易造科技研發生產的SCB后備保護器，采用主回路脫扣結構，能承受高達25KA（10/350us）的雷電流沖擊而不脫扣，3A工頻小電流速斷，為軌道交通，電力系統，石油化工等行業提供了防雷保護解決方案，是浪涌保護器的好搭檔！
