一、SPD浪涌保護器能量協調配合的目的

根據GB50343《建筑物電子信息技術防雷技術規范》第5.4.3 10款所示：SPD能量協調配合的目的是利用SPD的泄流和限壓作用，把出現在配電線路上的雷電、操作等浪涌電流安全地引導入大地，從而保護電子設備。

只要對于所有的浪涌過電壓和過電流，SPD保護系統中任何一個SPD所耗散的能量不超過各自的耐受能力，就實現了能量配合。

在實際保護線路中，需要構建“協調配合”的保護電路：在低壓配電進線處安裝"第1級”SPD泄流，在被保護設備前安裝“第二級”SPD限壓，來實現好的保護效果。

二、SPD浪涌保護器能量協調配合的方法

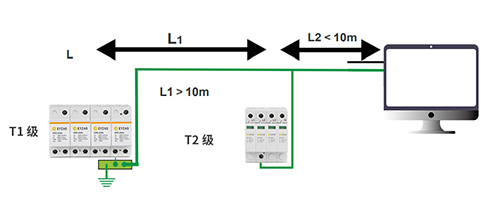

① 增加兩級SPD間的線路距離（大于10m）

通過增加第二級SPD與第1級SPD之間的線路距離，使之大于10m，連接導線間的分布電感使各級SPD都能分級動作，使過電壓限制在設備耐受沖擊電壓額定值以下。

② 安裝退耦裝置

當安裝空間有限時，不能通過增加導線距離來協調兩級間的SPD配合，可以在兩級浪涌保護器間安裝退耦裝置，協調配合SPD提高保護水平。

通過以上SPD浪涌保護器能量協調配合的方法達到前級SPD先導通，使其泄流能力比后級SPD大，即通流量大（比如前級SPD應泄放%80以上的雷電流）；后一級的限壓應小于被保護設備的耐受電壓。

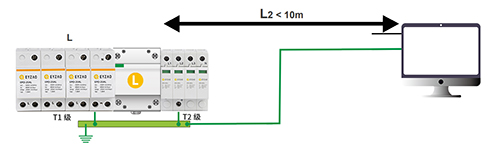

三、易造YZ集成技術的優勢

易造科技研發的具有YZ集成技術的浪涌保護器無需對第二級SPD協調配合有效性進行特殊考慮，即無需考慮兩級浪涌保護器間的線路長度或退耦要求，就可確保兩級SPD之間的有效協調，因此第二級SPD可以直接安裝于第1級SPD后端。

易造科技獨有的YZ集成技術，解決了不同等級防雷器的能量配合問題，不怕多級SPD浪涌保護器能量協調配合問題造成“防雷盲點”而致使設備損壞，在浪涌保護器選型、安裝時變得更為簡便。歡迎合作伙伴咨詢！

-End-
