某公司機房，在公司所在大樓三樓，大樓已有避雷針、避雷帶等外部防雷設施；

計算機網絡系統的供電系統由市電三相低壓電源供電，機房供電電源由配電室配電柜直供大樓配電箱，由大樓配電箱至機房配電箱供給UPS電源設備；

機房計算機網絡通信線進出采用 UTP 雙絞線纜，衛星饋線采用BNC接口同軸電纜，機房接地利用建筑接地網。

機房所在大樓已有避雷針、避雷帶等外部防雷設施，不再作外部防雷補充設計。

計算機網絡系統雷擊電磁脈沖防護按A類要求設計，供電系統采取3~4級電涌保護器(SPD)進行保護。

網絡通信系統采取精細保護，對于進出保護區的電纜、電線在進入保護區時適當安裝信號接口電涌保護器(SPD)。

機房實行聯合接地，建立合格的接地系統，對進出保護區界面的管、線、槽實行等電位連接。有效地將雷電過電壓降低到設備能夠承受的水平。

設計內容主要包括：

① 機房設備瞬態過電壓保護的設計

② 機房等電位連接的設計

③ 接地網制作設計

計算機網絡機房作為一個保護區域，從EMC(電磁兼容)的觀點來看，由外到內可分為幾級保護區。建筑物大樓外部是直擊雷的區域，在這個區域內的設備最容易遭受損害，危險性最高，是暴露區，為0區；

建筑物內部到機房所處的位置為非暴露區 , 可將其分為1區、2區，越往內部，危險程度越低。電源線路是雷電過電壓侵入的主要途徑之一。

從總配電室變壓器低壓輸出端到機房設備端，必須實行分級保護，將雷電過電壓降低到設備能夠承受的水平。

1.1 電涌保護器的配置

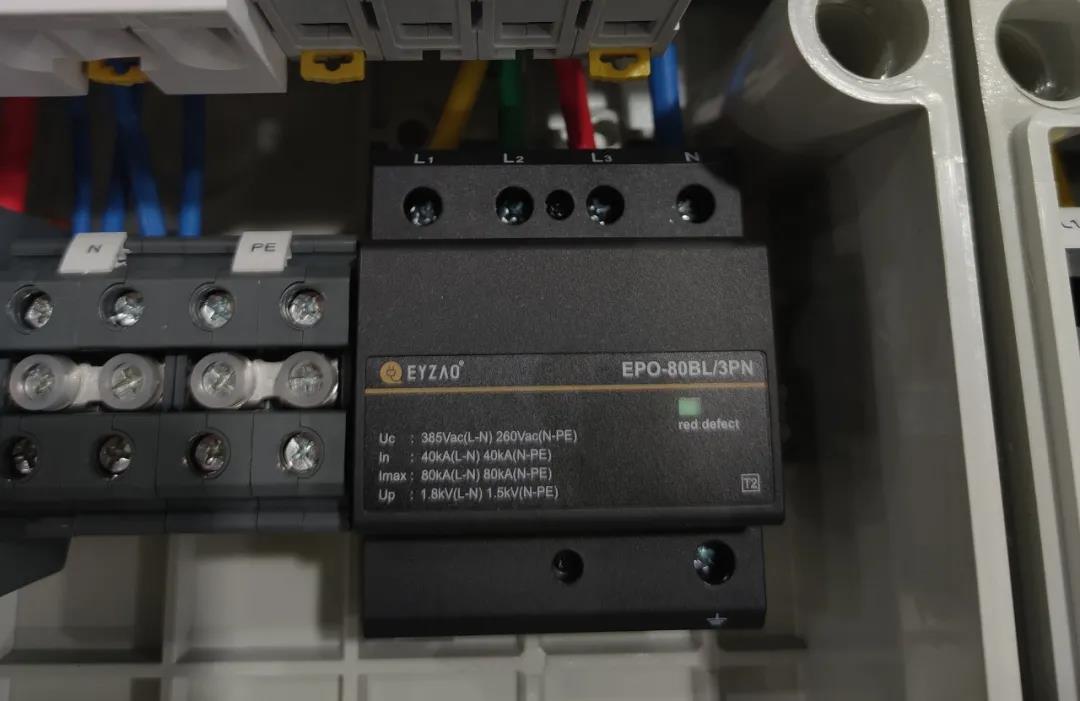

① 總低壓配電室的總配電柜電源輸出端配置三相箱式電涌保護器1臺，作為第一級防雷保護。沖擊電流選用15～25kA(10/350μs)，預防直擊雷。

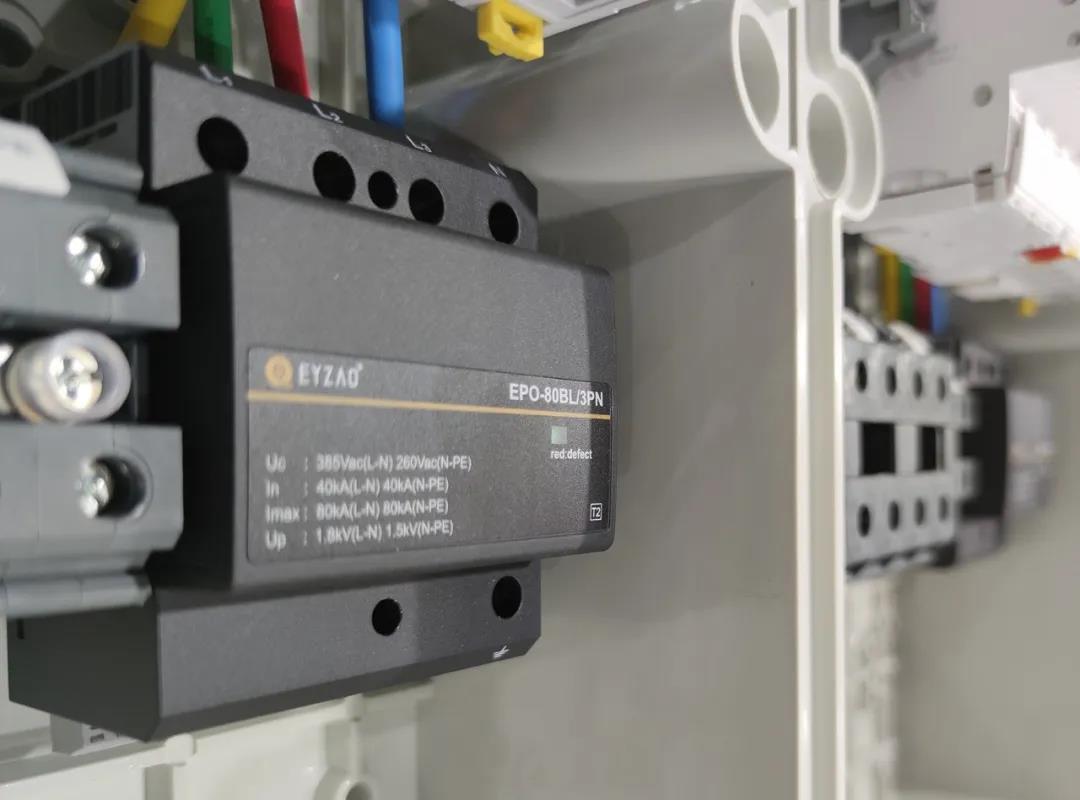

② 網絡設備所在建筑樓層總配電箱電源引入端配置電涌保護器，作為第二級防雷保護。配置三相電涌保護器，標稱放電電流in選用40kA(8/20μs)，預防感應雷擊或操作過電壓。

③ 網絡設備機房配電箱電源引入端配置電涌保護器，作為第三級防雷保護。配置單相電涌保護器，標稱放電電流in選用20kA(8/20μs)，預防感應雷擊或操作過電壓。

④ 重要網絡機柜或設備端采用模塊式電涌保護器，作為第四級防雷保護。標稱放電電流in選用10kA，預防感應雷擊或操作過電壓。

1.2 數據(信號)通信接口電涌保護器的配置

根據通信設備的具體情況，主要考慮由室外引入的數據(語音)或視頻信號線路的防雷保護。電涌保護器主要串接在線路的兩端設備的接口處。

① 服務器100M輸入端口處安裝單口RJ45端口信號電涌保護器，以保護服務器。

② 24口網絡交換機串聯24口的RJ45端口信號電涌保護器，避免因雷擊感應或電磁場干擾沿雙絞線竄入而毀壞設備。

③ 在DDN專線接收設備上安裝單口RJ11端口信號電涌保護器，保護DDN專線上的設備。

④ 在衛星接收設備前端安裝同軸端口天饋線電涌保護器，以保護接收設備。

在機房做一個接地總匯流排，使交流工作接地、安全保護接地、直流工作接地、防雷接地等四種接地共用一組接地裝置。

機房接地匯流排盡量安裝在防靜電地板下隱蔽處。將所有進入大樓的通信電纜及線纜用金屬管道進行屏蔽，并將所有的金屬管道(包括水管、煤氣管及各種屏蔽管道)在進入大樓之前，就近接地。

采用聯合接地網，目的是消除各地網之間的電位差，保證設備不因雷電的反擊而損壞。

接地是防雷技術非常重要的環節之一，無論是直擊雷或感應雷，最終都是把雷電流引入大地。因此，對于敏感的數據(信號)通信設備而言，沒有合理而良好的接地系統是不能可靠防雷的。

因此，對接地電阻>1Ω的大樓地網，需按照規范要求整改，以提高機房接地系統的可靠性。

根據具體情況，通過沿機房大樓建立不同形式的接地網(包括水平接地體、垂直接地體)來擴大接地網的有效面積和改善地網的結構。

根據實際情況，接地網材料也可以選用新型技術接地裝置，如免維護電解離子接地系統、低電阻接地模塊、長效銅包鋼接地棒等等。

計算機網絡系統對雷電過壓的防護要求比較高，對計算機網絡系統進行防雷設計時，應根據機房所在的地理環境進行綜合考慮，針對雷害入侵機房設備的主要來源，進行整體防護，采取有效的措施，保障計算機網絡系統設備的安全穩定運行。
